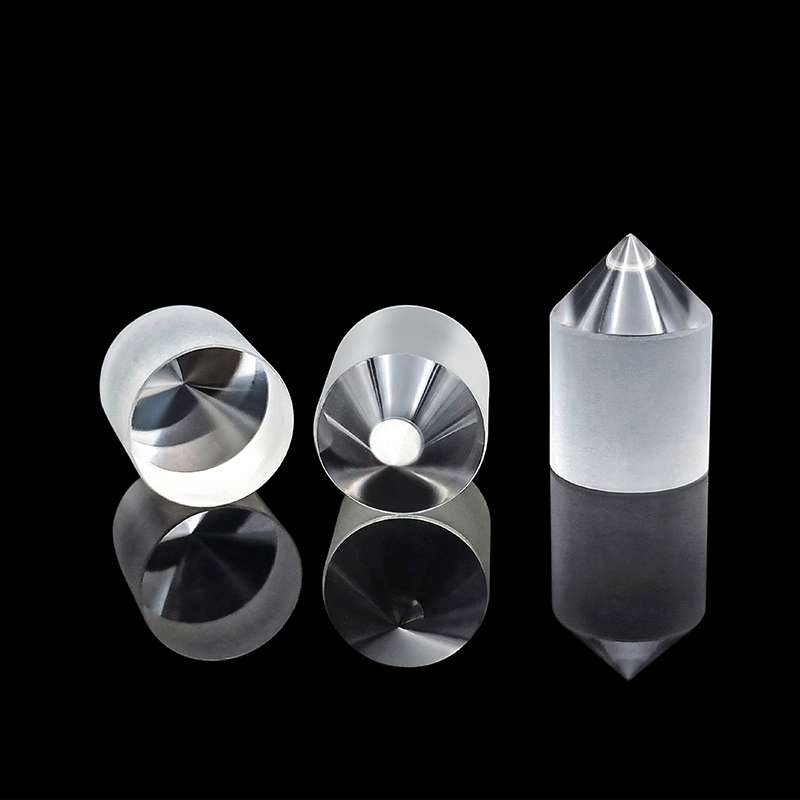

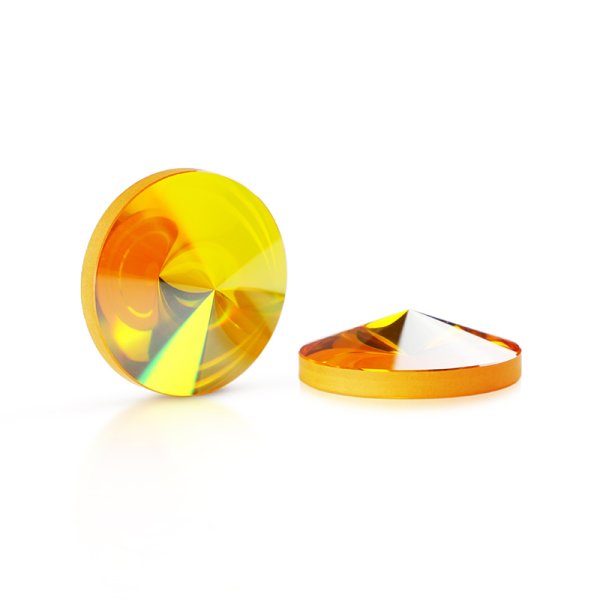

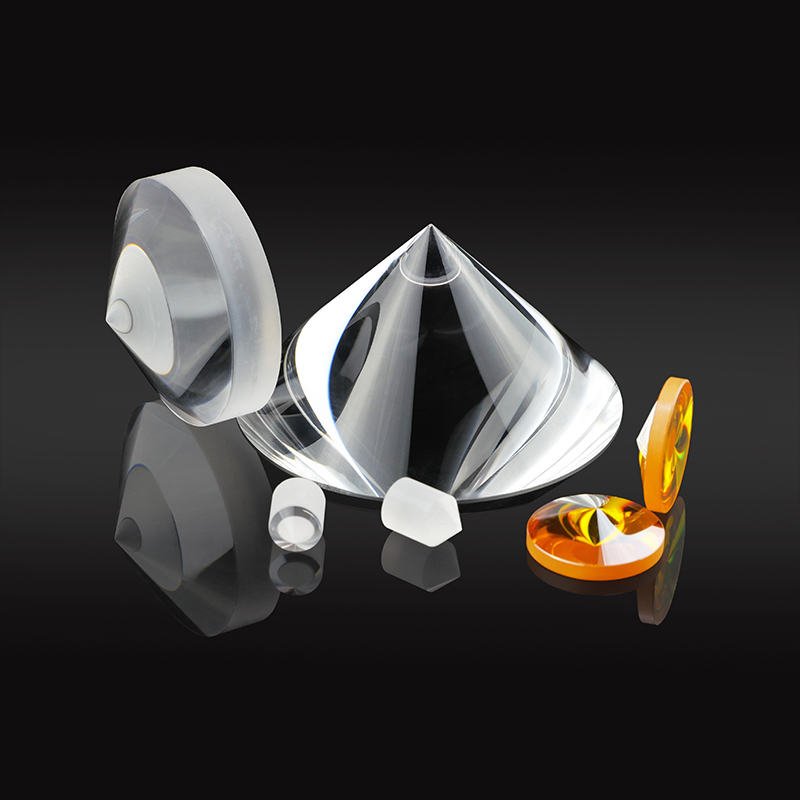

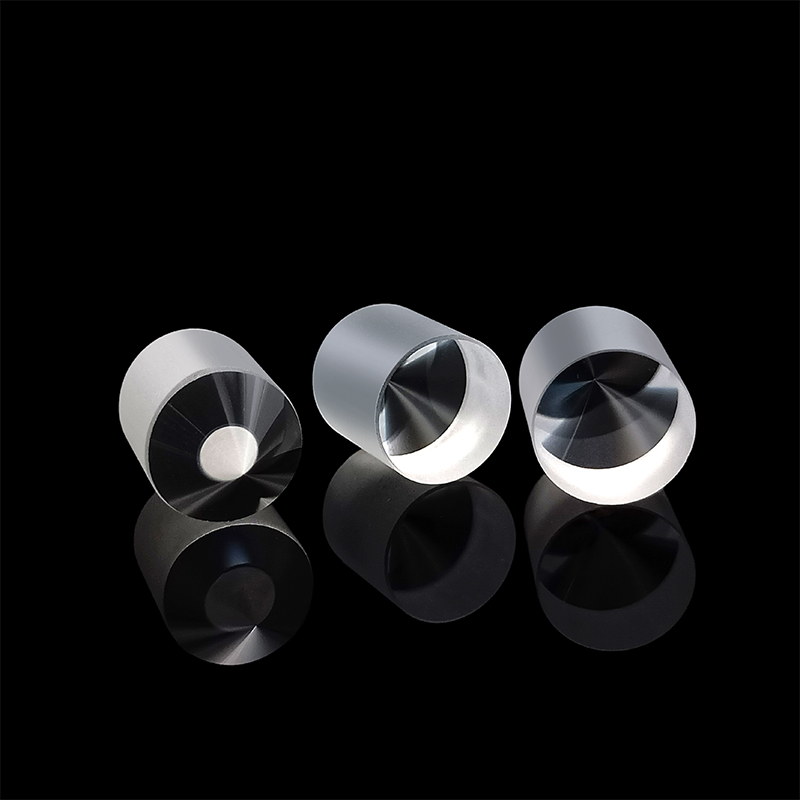

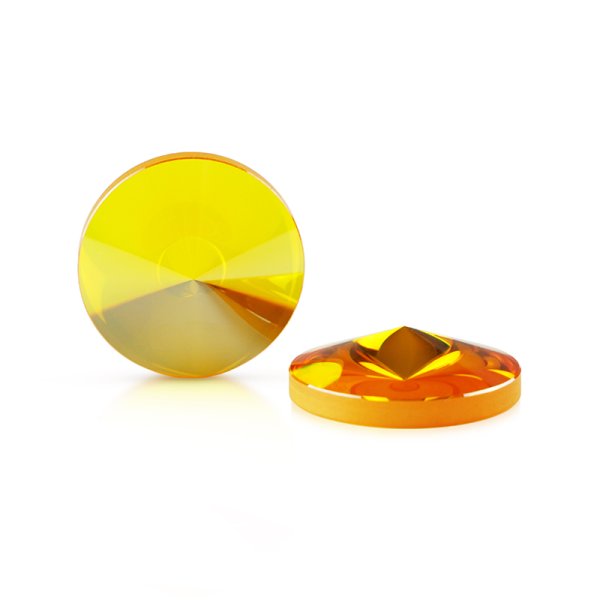

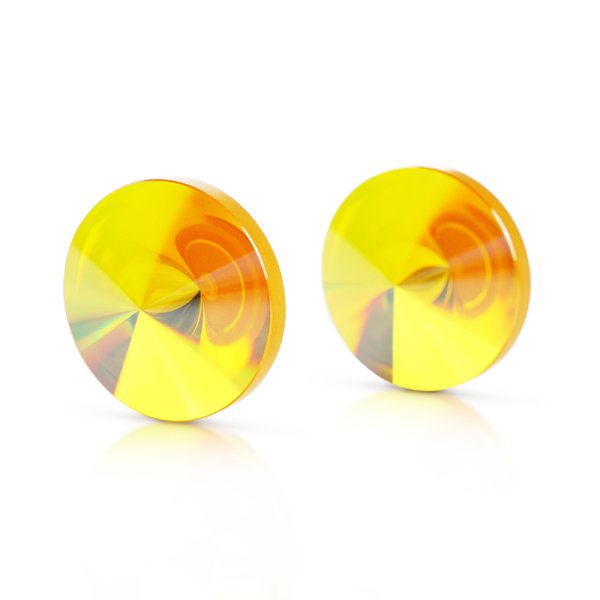

一、产品概述

圆锥镜是一类具备回转对称圆锥结构的精密光学元件，可将平行入射光转换为近似无衍射贝塞尔光束，输出稳定环状光场/空心光管，广泛适配激光医疗、光束整形、科研实验、精密探测等场景。四川亚斯光学依托260余台精密加工设备与65台专业检测设备，打造全流程自研自产链路，可提供多材料、多顶角、全规格定制圆锥镜，支持增透、高反、高激光损伤阈值等专业镀膜，产品精度达标医疗级与科研级要求，尤其适配激光角膜手术等高端医疗光学系统，是光束整形与环形光束发生的核心光学器件。

二、工作原理

圆锥镜由平面与圆锥面组合构成，平行光垂直入射后，经圆锥面折射形成沿光轴分布的线状聚焦，输出非衍射贝塞尔光束：光束传播过程中光强分布保持稳定，光环直径随传播距离线性增大，光环厚度恒定，可实现长景深、均匀环形能量输出。与常规球面透镜的点聚焦不同，圆锥镜可实现轴向线性聚焦，完美满足激光医疗、粒子操控、环形加工等特殊光路需求。

三、核心特性

1. 光束整形稳定：精准生成无衍射贝塞尔光束/环形光束，焦深长、光场均匀，适配高精度光路系统
2. 加工精度优异：尺寸公差严控±0.01mm，角度公差±5′，平面度达λ/2，表面质量60-40，无划痕、无杂质
3. 全规格定制覆盖：直径范围1–300mm，支持多种顶角定制，适配不同光路发散角与光环尺寸需求
4. 材料与镀膜齐全：兼容硅、锗、硒化锌、硫化锌、石英、光学玻璃等全系列红外/可见光/激光材料，提供增透、高反、滤光、偏振、分光、DLC类金刚石碳膜、高激光损伤阈值镀膜
5. 医疗级适配性：无内应力、低散射、高透过，满足激光角膜手术等医疗光学设备严苛要求
6. 量产与定制兼顾：全链路加工能力，支持小批量科研试样与大批量工业/医疗订单快速交付

四、技术参数（亚斯光学官方标准）

五、适用材料与镀膜方案

可选基底材料

硅(Si)、锗(Ge)、硒化锌(ZnSe)、硫化锌(ZnS)、氟化钙(CaF₂)、氟化钡(BaF₂)、氟化镁(MgF₂)、石英玻璃、光学玻璃、蓝宝石等，覆盖200nm–18μm全波段应用需求。

标准镀膜选项

• 增透膜（AR）：可见光/红外/激光波段增透，降低反射损耗
• 高反膜（HR）：指定波段高反射，适配激光谐振与光路转向
• 滤光/偏振/分光膜：满足光谱筛选、光路分离需求
• DLC类金刚石碳膜：提升表面硬度与耐磨性，延长使用寿命
• 高激光损伤阈值膜：适配高功率激光系统，耐受强激光照射

六、典型应用领域

• 医疗激光领域：激光角膜手术光束整形，提升切削精度与均匀性
• 科研实验领域：贝塞尔光束发生、粒子操纵、光学准直、非线性光学研究
• 激光设备领域：环形激光加工、光束整形、激光校准、动态光路系统
• 精密探测领域：红外探测、安防成像、显微光学系统配套

七、亚斯光学核心优势

1. 全链路自研自产：从切割、铣磨、抛光、镀膜到检测、装配闭环生产，无外协环节，品质全程可控
2. 高精设备保障：配备ZYGO干涉仪、尼康精密测角仪、二次元测量仪等65台专业检测设备，260台加工设备覆盖全工艺
3. 医疗级品质管控：遵循高可靠性标准，低应力、低散射、高均匀性，适配医疗光学系统合规要求
4. 一站式定制服务：材料、尺寸、顶角、镀膜全维度定制，提供光路适配技术支持
5. 快速交付能力：大小批量均可稳定交付，试样与量产周期可控，满足科研与工业批量需求

八、定制说明

1. 可提供任意直径1–300mm、任意顶角圆锥镜定制
2. 支持根据客户光路参数，优化锥面角度、通光孔径、安装基准
3. 可配套提供镀膜、清洗、包装一站式解决方案
4. 适用于医疗、科研、激光设备、红外光学等多领域定制需求

九、品质保障

所有圆锥镜产品均经ZYGO干涉测量、尺寸二次元测量、角度精密检测三重质检，确保尺寸、角度、面形、表面质量100%达标；采用医疗级洁净清洗与真空包装，保障运输与使用稳定性。
