光学元件的“通行证”:GJB,美军标与ISO标准详解
在光学元件和激光镜片领域，标准是衡量产品质量的标尺，也是供需双方沟通的通用语言。无论是一片高反射镜、一块分束镜，还是一枚激光防护镜片，从设计图纸到成品出厂，都离不开标准的约束与指引。目前，行业内应用最广泛的三套标准体系分别是：中国国军标（GJB）、美国军用标准（MIL） 和国际标准化组织标准（ISO）。这三者之间有何区别？各自适用于什么场景？本文为您逐一解读。
一、GJB——中国的军用光学标准体系
GJB是“国家军用标准”（Guójiā JūnYòng BiāoZhǔn）的简称，是我国为保证军用产品质量而制定的一系列标准与要求。从20世纪80年代开始，我国军用标准化组织参照美国军用标准（MIL）体系建立了GJB体系。
在激光光学元件领域，GJB体系中有几个核心标准：

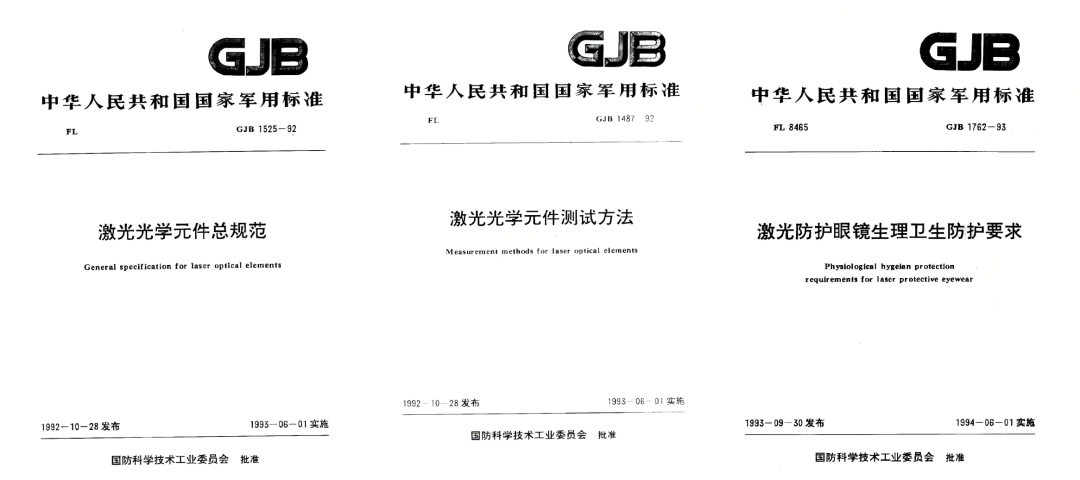

GJB 1525-1992《激光光学元件总规范》
这是激光光学元件的顶层通用规范，发布于1992年10月28日，1993年6月1日实施，由机械电子工业部电子标准化研究所归口。该规范对激光光学元件的设计、制造、检验等全流程提出了系统性要求，是激光光学元件领域最基础的GJB标准之一。
GJB 1487-1992《激光光学元件测试方法》
这一标准与GJB 1525配套，专门针对激光光学元件的测试技术进行了系统规范。其内容涵盖激光光学元件性能参数的测量方法、测试设备要求、实验环境条件以及数据处理原则。标准详细规定了透射率、反射率、面形精度、波前畸变等关键指标的具体测试手段，同时明确了测试过程中的误差控制要求。通过统一测试流程，该规范旨在确保不同实验室和机构在进行激光光学元件检测时能够获得一致且可靠的结果。
GJB 1762-1993《激光防护镜生理卫生防护要求》
这是我国最早颁发的激光防护镜标准。该标准适用于激光防护镜及其他眼部激光防护产品的设计、生产、使用及检测。标准提出了激光防护镜的一般要求，包括外观要求、卫生要求、标识要求、视野要求、侧向防护要求、环境适应性及防激光二次反射损伤要求，同时还提出了详细的光学性能要求。
此外，GJB体系中还有GJB 2485A-2019《光学膜层通用规范》（涉及激光损伤阈值测试）、GJB 8149-2013《光学元件超高反射率测量方法 衰荡法》（适用于反射率大于99.9%的光学元件）、GJB 9248-2017《光学元件表面粗糙度检测方法 干涉法》等多个配套标准，共同构成了我国军用光学元件的完整标准体系。
二、美军标——全球最广泛采用的光学表面质量标准
美国军用标准（MIL标准）是全球光学行业影响力最大的标准体系之一。国军标GJB的体系架构本身就主要参照了美国军用标准（MIL）体系。
在光学元件领域，MIL-PRF-13830B 是最为核心的标准。该标准的前身是1963年实施的MIL-O-13830A，1997年修订为MIL-PRF-13830B。有业内评价称，这“可能是地球上被最广泛采用和接受的光学表面质量标准”。
划痕/麻点（Scratch/Dig）体系

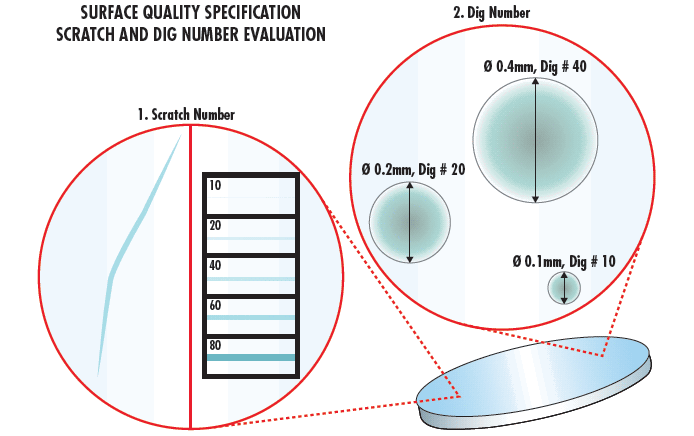

MIL-PRF-13830B最著名的贡献是建立了 “划痕/麻点”（Scratch/Dig） 的表面质量评价体系。在光学图纸中，我们经常看到类似 “40-20” 或 “60-40” 这样的标注，这正是MIL标准的典型表达方式。
具体来说：

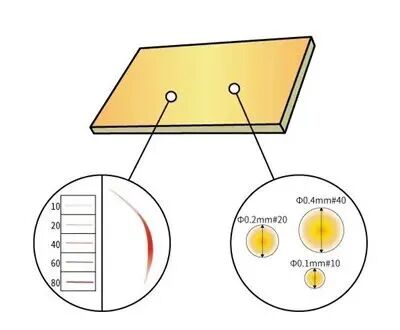

划痕（Scratch）：指光学表面长宽比大于4:1的线状缺陷。划痕的级号（如10、20、40、60、80）——这些数字并不是精确的测量结果。划痕级号代表划痕宽度的0.001mm倍数，级号可选值为10、20、40、60、80，数值越大划痕越明显，其中划痕亮度从10到80逐渐提高。
麻点（Dig）：指长宽比小于4:1的点状缺陷，如坑点、斑点等。麻点的级号代表麻点直径的0.01mm倍数。例如，40/20中的“20”表示允许的最大麻点直径为0.2mm（20×0.01mm）。
MIL-PRF-13830B的检测采用目视比对法——在标准照明条件下，将待检元件的表面缺陷与标准样板进行目视比较。由于依赖人工判断，这种方法具有一定的主观性。
值得注意的是，MIL-PRF-13830B还规定：元件表面最大划痕的总长度不得超过元件直径的1/4；麻点的总数量不得超过最大麻点规格的2倍。如果只关注级号而忽略这些分布规则，可能出现表面没有超过最大级号的划痕，但多条小划痕总长度超标的情况——按完整标准判定仍然不合格。
对于高功率激光应用而言，表面质量尤为关键——表面缺陷可能成为激光诱导损伤的起始点。MIL标准根据应用需求划分了不同等级：如10-5适用于深紫外或高功率激光系统，40-20适用于中等功率或红外激光系统及科研应用，60-40则适用于低功率光学设备或成像应用。
三、ISO标准——国际通行的光学制图与检测规范
国际标准化组织（ISO）在光学领域推出了 ISO 10110 系列标准，全称为《光学和光子学——光学元件和系统图纸的制备》。这一系列标准共包含多个部分，对光学材料的缺陷（应力双折射、气泡与杂质等）、光学元件的参数指标（面形、中心偏差、表面缺陷、微观轮廓）、表面处理和镀膜、非球面、激光辐射损伤阈值等内容都做了详尽规定。
ISO 10110的标注方式
与MIL标准的“40-20”格式不同，ISO 10110采用更加结构化的编码方式。例如：
5/2×0.1：表示表面质量瑕疵，允许有2个瑕疵等级为0.1的缺陷 C2×1.6：表示膜层瑕疵，允许有2个等级为1.6的缺陷 L1×0.01：表示长划伤，允许有1条宽度为0.01mm的划伤 E0.3：表示破边最大允许尺寸为0.3mm
ISO标准的优势
ISO 10110的一大优势在于其量化分析方法。与MIL标准的目视比对不同，ISO标准基于缺陷的实际测量尺寸来进行判定，从而减少了人为解读的误差。标准明确规定了在给定面积内容许缺陷的精确尺寸和出现频率。
在激光光学领域，ISO 21254（原ISO 11254）系列标准是激光损伤阈值测试的国际通用标准。根据ISO 21254，测试时在光学元件上探测到的任何变化都被视为“损伤”。不同的损伤评估方案、不同的信噪比阈值选择，可能产生不同的LIDT值。
四、三大标准体系的对比与选择
| 典型标准 | |||
| 核心领域 | |||
| 标注方式 | |||
| 检测方法 | |||
| 主观性 | |||
| 适用范围 |
如何选择？
在实际工作中，标准的选择往往取决于客户需求和应用场景：
军工项目或国内军用配套：优先遵循GJB标准体系。GJB 1525和GJB 1487是激光光学元件交付验收的基本依据。
出口或国际化业务：MIL-PRF-13830B是目前全球光学行业最通用的表面质量语言。即便客户没有明确要求，采用MIL标准的“划痕/麻点”标注也有助于国际沟通。
追求精密和量化控制：ISO 10110提供了更加系统和量化的技术规范，尤其适合对表面缺陷有精确控制要求的高端激光光学元件。
激光损伤阈值测试：ISO 21254是国际公认的测试标准，GJB 1487也提供了相应的测试方法。
五、实际工作中的常见混淆、忽略问题与应对方法
以上三大标准体系各自独立、各有侧重，但在实际工作中，由于标准的交叉使用、检测方法的不同以及对标准条款的理解偏差，经常出现一些容易被混淆或忽略的问题。以下结合行业实践，梳理几个典型的“坑”以及相应的避免方法。
问题一：将MIL标准的“划痕级号”误认为物理尺寸
容易混淆之处：
MIL-PRF-13830B中的划痕级号（如40、60、80）常常被误认为是划痕的实际宽度（微米）。很多技术人员看到“40-20”的标注，会自然地认为“40”代表40μm宽的划痕，“20”代表0.2mm的麻点。
但事实并非如此。MIL标准中，划痕级号并不是精确的几何尺寸测量结果，而是通过暗场环境下目视比对标准缺陷板来评定的视觉明暗程度。也就是说，一个被评为“40级”的划痕，并不是因为它恰好宽40μm，而是因为它在标准光照条件下看起来与40级标准样板“一样亮”。划痕的亮度从10到80逐渐提高。麻点级号则不同——它是可测量的物理量：麻点级号乘以0.01mm即为最大允许麻点直径。例如“40级”麻点对应直径0.4mm，“20级”对应0.2mm。
可能产生的后果：
这种误解最直接的后果是供需双方验收标准不一致。如果采购方以为“40”是精确的40μm宽度，用显微镜测量实际尺寸来判定合格与否，而供应方按照MIL标准目视比对来判定，双方必然产生争议。光学界长期以来一直认识到表面质量规范的误读问题及其引发争议的潜在风险。
避免方法：

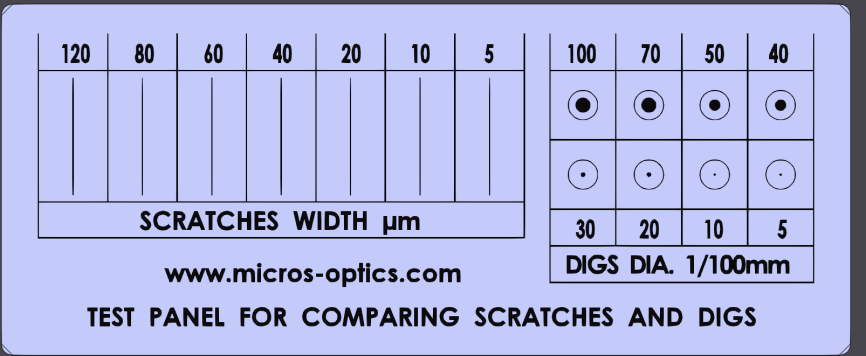

明确标注检测方法：在图纸或合同中注明“表面质量按MIL-PRF-13830B目视比对法检测”，而非按几何尺寸测量验收。 配备标准样板：检验人员必须配备美军标规定的标准比对板，并在规定的光照条件下进行检测。 培训到位：确保所有参与质量检验的人员都清楚——MIL的划痕是“亮度等级”而非“宽度尺寸”。
问题二：ISO与MIL标准混用或直接“换算”
容易混淆之处：
不少技术人员试图在MIL的“40-20”和ISO 10110的“5/N×A”之间建立简单的换算关系。更有甚者，在ISO标准的图纸上直接标注MIL式的“60-40”，认为两者可以通用。
可能产生的后果：
MIL和ISO的检测逻辑本质不同——MIL依赖目视主观比对，而ISO 10110-7基于缺陷的实际物理尺寸和数量进行量化判定。两者并非精确互换。强行换算或混用，可能导致：
质量失控：用MIL标准目视判定为合格的产品，用ISO的量化标准测量可能不合格；反之亦然。 合同纠纷：客户按ISO标准验收，供应商按MIL标准出货，双方各执一词。 高功率激光应用风险：MIL的划痕级号关联的是光散射截面，而ISO量化的是缺陷物理尺寸，两者对激光损伤风险的评估维度不同。
避免方法：
一张图纸只用一个标准：光学绘图时选择一个标准进行标注即可，避免在同一张图纸上混用不同体系的标注方式。 如需兼容，使用ISO的“visibility method”：ISO 10110-7:2017允许在ISO格式图纸中使用传统的划痕-麻点标注方式（如5/60-40），这是国际通行做法，既能保留熟悉的表达方式，又统一在ISO框架下。 不自行换算：如客户要求从一种标准转换为另一种，建议与客户确认具体的检测方法和验收标准，而非自行“换算”。
问题三：忽略GJB与MIL的体系差异
容易混淆之处：
GJB体系在建立之初参照了美军标MIL体系，因此不少从业者认为“GJB就是中国版的MIL”，直接将两者等同看待。
可能产生的后果：
GJB从未直接等同采用（IDT）或修改采用（MOD）美军标。军标因涉及一些比较严酷的试验方法，国内工艺无法完全照搬，GJB一定会在符合国内工艺水平的基础上对MIL进行修订。这意味着：
同样的指标要求，按照GJB和MIL检测可能得出不同结论。 军用项目中若误用MIL标准代替GJB标准验收，可能无法通过军检验收。 出口产品若只按GJB标准生产而不考虑MIL要求，可能被海外客户拒收。
避免方法：
明确项目归属：国内军工项目优先遵循GJB标准体系；出口或国际化业务以MIL或ISO为准。 逐条核对差异：在涉及标准转换时，逐条比对GJB与对应MIL标准的具体条款差异，而非整体等同。 与客户提前确认：在合同签订阶段就明确验收所依据的标准及具体版本号。
问题四：忽视MIL标准中划痕总长度和麻点数量的限制规则
容易忽略之处：
很多人在看MIL标准的“40-20”时，只关注了“允许的最大划痕级号”和“允许的最大麻点直径”，却忽略了标准中还有缺陷分布的限制条款。
可能产生的后果：
MIL-PRF-13830B明确规定：元件表面最大划痕的总长度不得超过元件直径的1/4；麻点的总数量不得超过最大麻点规格的2倍。如果只关注级号而忽略这些分布规则，可能出现这样的情况：表面没有超过40级的划痕，但多条小划痕总长度超标——按完整标准判定仍然不合格，而检验员可能误判为合格。
避免方法：
完整阅读标准全文：不要只看表面质量等级数字，要完整理解标准中关于缺陷计数、分布、豁免等全部条款。 制定完整的检验规范：将划痕总长度限制、麻点数量限制等规则纳入内部检验流程。
问题五：激光损伤阈值测试标准的混淆
容易混淆之处：
在激光光学元件的损伤阈值（LIDT）测试中，存在ISO 21254（国际标准）和GJB 1487（国军标）两套测试方法。部分从业者认为两者可以互换使用。
可能产生的后果：
ISO 21254规定，元件在激光照射后出现的任何可察觉变化都被视为损伤。不同的损伤评估方案、不同的信噪比阈值选择，可能产生不同的LIDT值。GJB 1487的测试条件和判定准则与ISO 21254不尽相同。如果在合同中约定按ISO 21254测试，实际却按GJB 1487的方法操作，测试结果可能不具备可比性，导致客户质疑产品质量。
避免方法：
明确测试标准及版本：在技术协议中注明LIDT测试所依据的具体标准名称、编号及版本年份。 统一测试条件：确保测试设备、样品数量（ISO 21254要求至少10个测试点）、损伤判定准则等与标准要求一致。
总结：避免标准混淆的四条原则
| 一标到底 | |
| 明确定义 | |
| 培训到位 | |
| 提前确认 |
写在最后
标准是沟通的工具，而不是争议的根源。只有准确理解每一套标准的设计逻辑和适用范围，才能真正发挥标准在质量保障中的作用。
标准不是束缚，而是质量的保障。GJB、美军标和ISO标准各有侧重、各有所长。作为光学元件和激光镜片的制造者，理解并灵活运用这三套标准体系，不仅能够确保产品质量满足不同客户的需求，更是企业走向专业化、国际化的必经之路。
对于激光应用而言，表面质量尤其重要——哪怕是微不可察的表面缺陷，也有可能在高功率激光照射下引发诱导损伤。选择合适的标准、设定合理的指标，既是对产品质量的负责，也是对客户安全的承诺。
