激光保护镜寿命差3倍？别只看损伤阈值,这4个参数才是关键

同样是标注激光损伤阈值 >15J/cm² @1064nm 的光纤激光保护镜，有的在 12kW 切割机上能稳定使用 30 天，有的连续加工 3 天就出现烧斑、透过率骤降；有的能承受 24 小时满负荷生产，有的在切割厚板时频繁炸镜。很多激光加工厂和设备采购者遇到这种情况，第一反应是买到了假货，但真相往往是：你只盯着损伤阈值这一个数字，忽略了决定保护镜实际寿命的另外 4 个核心参数。

一、误区澄清：激光损伤阈值 ≠ 使用寿命

首先必须明确一个行业基本常识：激光损伤阈值是光学元件的“失效临界值”，而非“寿命指标”。它指的是在标准测试条件下（1064nm 波长、10ns 脉冲宽度、1Hz 重复频率），镀膜层发生不可逆损伤的最低能量密度，单位为 J/cm²。

行业内常见的 15J/cm² @1064nm 指标，仅代表元件能承受单次 15J/cm² 的激光脉冲而不损坏。但实际工业生产中，激光是连续或高重复频率输出的，保护镜还要承受加工过程中的金属飞溅、粉尘附着、热循环冲击等多重考验。一块合格的激光保护镜，其实际寿命是材料纯度、加工精度、镀膜质量、环境适应性共同作用的结果，单一的损伤阈值数值无法全面反映其性能。

二、决定激光保护镜寿命的四大核心参数

1. 基底材料：熔融石英才是高功率场景的唯一选择

激光保护镜的基底材料直接决定了其热稳定性和抗激光损伤能力。目前市场上的保护镜主要采用两种材料：普通光学玻璃（K9）和熔融石英，两者的性能差异天差地别：

• 普通 K9 玻璃：成本低廉，但热膨胀系数是熔融石英的 13.7 倍。在高功率激光照射下，局部温度升高会产生巨大的热应力，导致镜片炸裂。同时，K9 玻璃在 1064nm 波段的吸收系数是熔融石英的 10 倍，长期使用会积累热量，加速膜层老化。

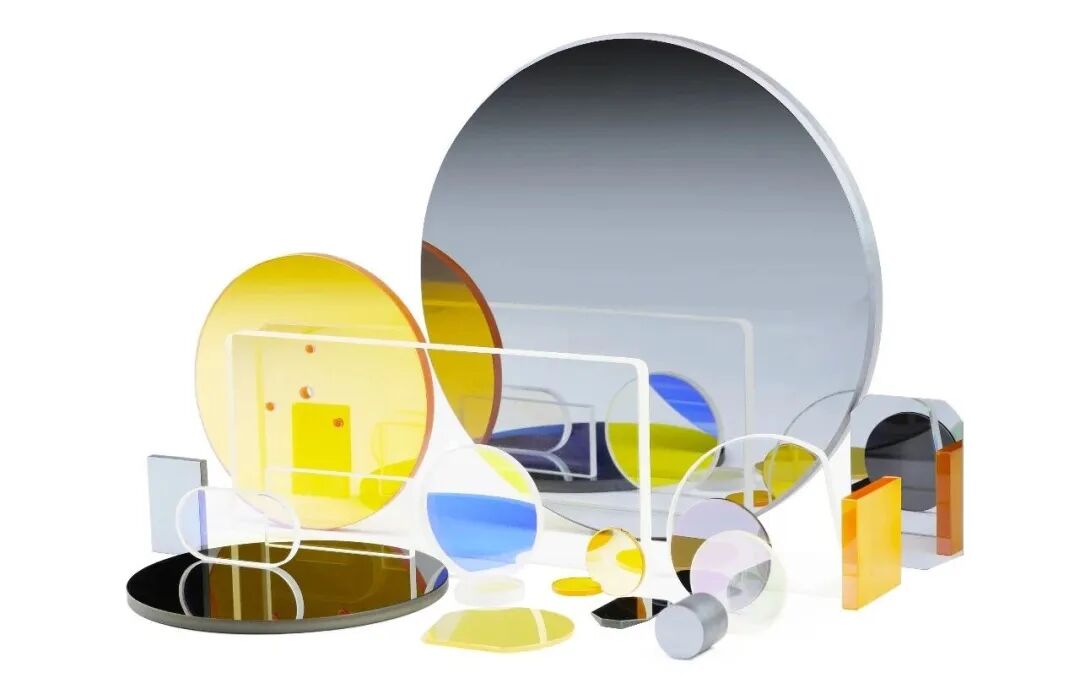

• 熔融石英：高纯度（杂质含量 < 10ppm），1064nm 波段未镀膜透过率 > 92%，可承受最高 20kW 的连续激光功率。标准产品尺寸覆盖直径 25.4mm–134mm，厚度 3mm–7mm，包含圆形、方形、异形等多种规格。

2. 镀膜工艺：离子束溅射 (IBS) 才是高功率的标配

镀膜层是激光保护镜的核心，其质量直接决定了镜片的透过率、抗损伤能力和使用寿命。目前主流的镀膜工艺有两种：电子束蒸发 (EBE) 和离子束溅射 (IBS)，两者的性能对比如下：

• 低价保护镜普遍采用电子束蒸发工艺，膜层疏松多孔，容易吸附水汽和粉尘，附着力差，用酒精擦拭一次就可能出现划痕。
• 离子束溅射工艺通过高能离子轰击靶材，使膜层原子以更高能量沉积在基底表面，形成致密、无缺陷的膜层。1064nm 双面增透膜的单面剩余反射率 < 0.1%，双面透过率 > 99.8%，激光损伤阈值 > 15J/cm² @1064nm（10ns，1Hz）。所有镀膜批次均经过耐擦拭测试（无尘布蘸无水乙醇擦拭 100 次无损伤）和高低温循环测试（-40℃~+80℃，20 个循环）。

3. 面形精度：PV 值和 RMS 值决定能量分布均匀性

很多人不知道，保护镜的面形精度会直接影响激光束的能量分布。如果镜片表面存在局部凸起或凹陷，激光束经过时会发生波前畸变，导致能量集中在局部区域形成“热点”，即使平均能量密度远低于损伤阈值，也会在热点处发生膜层烧毁。

光学行业通常用 PV 值（峰谷值） 和 RMS 值（均方根值） 来表征面形精度：

• PV 值：测量口径内最高点与最低点的高度差，反映局部缺陷的严重程度。
• RMS 值：全口径内所有点误差的均方根，反映全局加工质量。

对于激光保护镜：

• 高精度级产品：面形 PV 值 < 0.3λ（λ=632.8nm），RMS 值 < 0.05λ。
• 如果 PV 值超过 1λ，就会出现明显的能量集中，大幅缩短镜片寿命。

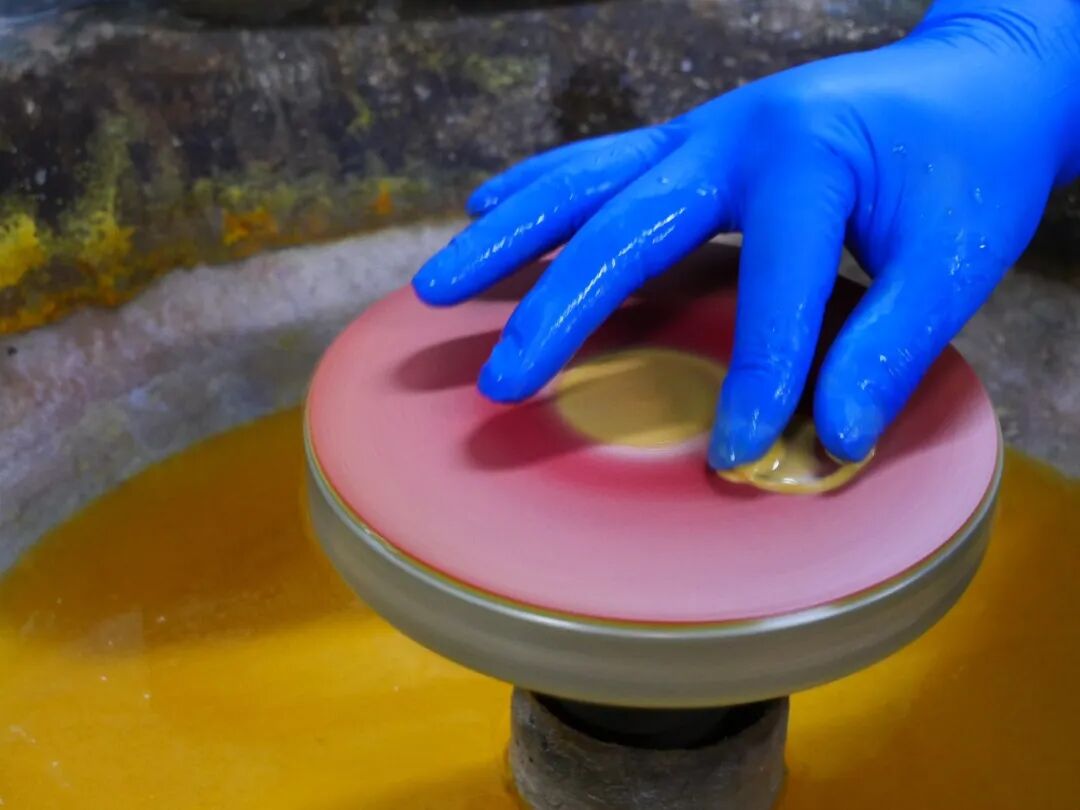

高品质激光保护镜需经过 ZYGO 干涉仪 全口径面形检测，表面质量达到 10-5 划痕麻点标准（符合 ISO 10110），确保激光束能量分布均匀，避免局部过热导致的提前失效。

4. 平行度：微小偏差引发的连锁反应

保护镜的平行度是指两个光学表面的平行程度，单位为角秒（″）。如果平行度偏差过大，激光束经过保护镜时会发生折射偏移，导致光路偏离设计位置，不仅会降低加工精度，还会使部分激光能量照射到镜筒内壁，产生热量积累，加速保护镜和聚焦镜的老化。

对于高功率激光系统：

• 保护镜的平行度应控制在 1″ 以内。
• 如果平行度偏差超过 5″，在 10kW 以上的系统中，会导致焦点偏移超过 0.1mm，切割断面出现毛刺、挂渣，同时增加保护镜的热负荷。

采用精密光路定心磨边工艺的激光保护镜，平行度 < 1″，偏心度 < 1′，确保激光束垂直入射，光路稳定。所有产品出厂前均经过尼康精密测角仪检测，每片镜片附带独立的检测报告，标注面形精度、平行度、透过率等关键参数。

三、激光保护镜采购避坑指南

为了避免买到低价低质的保护镜，采购时一定要向供应商确认以下 5 个技术问题：

1. 基底材料是普通 K9 玻璃还是熔融石英？是否提供材料纯度证明？
2. 镀膜工艺是电子束蒸发还是离子束溅射？是否提供激光损伤阈值测试报告（含脉冲宽度、重复频率）？
3. 面形精度 PV / RMS 值是多少？是否提供 ZYGO 干涉仪检测报告？
4. 平行度是多少？是否经过精密定心磨边？
5. 是否提供耐擦拭测试和高低温循环测试数据？

四、到货验收标准

到货后，可通过以下 3 个步骤 快速检测保护镜质量：

1. 外观检查：用强光手电筒照射镜片表面，观察是否有划痕、麻点、气泡、镀膜不均匀等缺陷。表面质量应达到 60-40（美军标）以上标准。
2. 膜层牢固度测试：用无尘布蘸无水乙醇，在镜片表面轻轻擦拭 10 次，观察是否有膜层脱落现象。
3. 透过率测试：如有条件，用分光光度计测量 1064nm 波段的透过率。双面增透膜透过率应 **> 99.5%**。

总结

激光保护镜的实际使用寿命并非由单一的激光损伤阈值决定，而是基底材料纯度、镀膜工艺水平、面形精度控制、平行度保证等多个技术维度共同作用的结果。采购与选型时需综合考量上述核心参数，结合实际应用场景的功率等级与加工环境进行选择，才能获得最优的使用效果与成本效益。
